卫生级管道和标准

一、卫生级管道一般要求

卫生级管道通常应用于制药、食品、饮料、化妆品等行业的生产过程中，主要涉及到液体、气体、蒸汽等介质的输送。这些行业对于管道的材质、加工工艺、清洁度等方面有着严格的要求，以确保产品的质量、安全和卫生性。因此，卫生级管道需要满足以下几个方面的要求：

1.材质要求：通常选用不锈钢等耐腐蚀、无毒、不含溶解物等材料制成，以确保产品的纯度和卫生性。

2.加工工艺要求：对于卫生级管道的加工工艺，需要采用特殊的机器设备和工艺流程，以确保管道内部表面的光洁度符合要求。

3.接口连接要求：通常采用卫生级法兰连接、卫生级夹紧连接、卫生级螺纹连接等方式，以确保连接处的密封性和卫生性。

4.清洁度要求：卫生级管道的清洁度要求非常高，需要采用特殊的清洗方法和设备，以确保管道内部污染物的完全清除。

二、美洲和欧洲卫生级管道标准比较

在美洲（指北美）标准中，卫生级管道尺寸的设计基于英制（inch），而在欧洲标准中则基于公制（mm）。两种标准体系中的公称直径计算方法也存在较大差异，因此两种外径系列的差别很大。

美洲标准系列常见卫生级管道的公称直径和外径对照表：

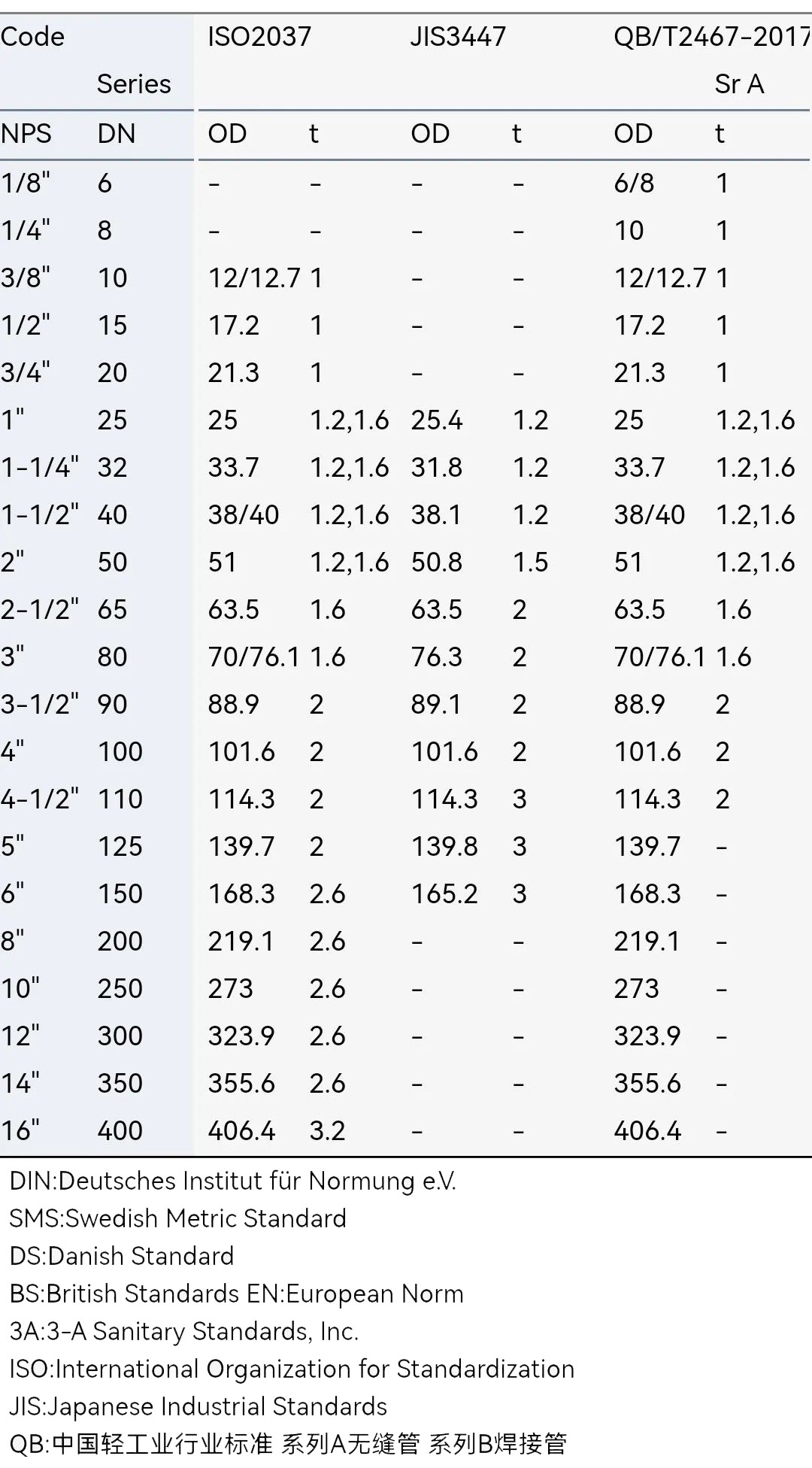

欧洲标准的常见卫生级管道公称直径和外径对照表：

需要注意的是，该表中提供的数据仅供参考，不同标准、材质的卫生级管道可能存在差异。

三、表面光洁度

卫生级管道的表面光洁度等级一般由数字和字母组成，通常使用Ra值来表示。

Ra是表面粗糙度的一个常用指标，表示管材表面的平均粗糙程度。通过测量管材表面高低起伏的长度和数量，计算出平均值，即可得到Ra值。单位是微米(um)。 表面粗糙度的要求除了通过Ra值来表达外，还有一些其他指标，例如Rz值、Rmax值等，在选购卫生级不锈钢管材时，需要结合实际情况和相关标准进行选择。

常见的卫生级管道表面光洁度等级如下：

14级：Ra 0.012~0.03μm，14k镜面不锈钢，表面效果极佳（超精细抛光不锈钢）

13级：Ra 0.015~0.02μm，12k镜面不锈钢，表面效果极佳（超精抛光不锈钢）

12级：Ra 0.02~0.16μm，10k镜面不锈钢，表面效果极佳（精细抛光不锈钢）

11级：Ra 0.1~0.2μm，8k镜面不锈钢，表面效果良好（精抛光不锈钢）

10级：Ra 0.2~0.3μm，6k镜面不锈钢，BA不锈钢，钢厂出货原状态

9级：Ra 0.4μm，4k几乎没有亮度，也叫2B面（雾面）无亮度。

8级：Ra 0.8μm，无镜面效果，可以微辨加工痕迹，未经过抛光的表面。

等级越高，表面光洁度越高，适用于要求更高的场合。需要根据具体的使用需求来选择不同等级的卫生级管道。

ASME BPE标准中所提到的表面粗糙度等级（SF0、SF1、SF2、SF3、SF4、SF5、SF6）是对管道内壁表面进行描述的。这些等级对应的管道内壁表面粗糙度要求如下：

SF0：无缩孔、凹坑、裂纹等缺陷，表面光滑，不需要额外处理。

SF1：表面粗糙度不超过Ra 0.8μm，可以进行机械抛光，要求管道内壁表面无缩孔、凹坑等缺陷。一般用于较高的卫生级别应用。

SF2：表面粗糙度不超过Ra 0.5μm，要求管道内壁表面无缩孔、凹坑等缺陷，可以进行光化学抛光。

SF3：表面粗她糙度不超过Ra 0.3μm，要求管道内壁表面无缩孔、凹坑等缺陷，可以进行机械抛光和光化学抛光。

SF4：表面粗糙度不超过Ra 0.2μm，要求管道内壁表面无缩孔、凹坑等缺陷，可以进行机械抛光和光化学抛光，且具有较高的抗腐蚀性能和表面光亮度。

SF5：表面粗糙度不超过Ra 0.1μm，要求管道内壁表面无缩孔、凹坑等缺陷，可以进行光化学抛光和电解抛光。

SF6：表面粗糙度不超过Ra 0.05μm，要求管道内壁表面无缩孔、凹坑等缺陷，可以进行电解抛光和电子束抛光。

在"A270， Ra＜0.5umMP"中，Ra＜0.5um表示该卫生级不锈钢管材表面粗糙度的Ra值应小于或等于0.5微米，而MP表示它经过了机械抛光处理。整个描述的意思是：符合A270标准，卫生级不锈钢管材的表面经过机械抛光处理，表面粗糙度的Ra值小于或等于0.5微米。这样的管材更符合卫生级管道系统对表面粗糙度和光滑度的要求，可以保证食品、药品、化妆品和医疗器械等行业中的产品安全性。

"A270"是卫生级不锈钢管材的美国标准，它是由美国卫生级制造商协会（3-A Sanitary Standards, Inc.）制定的。A270标准规定了卫生级不锈钢管材的尺寸、化学成分、物理和机械性能、表面粗糙度等要求，以确保管材在食品、药品、化妆品及医疗器械等行业中的安全使用。

一般情况下，卫生级不锈钢管材需要经过多道工序的加工和处理，包括轧制、焊接、酸洗、去毛刺、机械抛光等，才能达到卫生级别的要求。其中，机械抛光对于管材表面的光滑度和粗糙度都有很大的影响，因此在管材制造过程中是非常重要的一个环节。

四、国际常用卫生级管道标准

SMS是指卫生级管道和管件的标准之一，全称为Swedish Metric Standard，瑞典公制标准。SMS标准是由瑞典食品药品局以及瑞典食品行业建立的，用于管道和阀门等卫生级设备的设计、生产和安装。SMS标准在欧洲地区较为流行，在卫生级管道领域得到了广泛的应用。

DS指的是Danish Standard，即丹麦标准。DS也是卫生管道和管件的标准之一，主要用于卫生级不锈钢管道系统的设计、制造和安装。

3A标准是美国卫生级管道和管件的标准，由美国卫生级制造商协会（3-A Sanitary Standards, Inc.）制定。该协会的主要任务是制订、推广和维护卫生级设备规范，以确保食品、药品、化妆品及医疗器械等生产过程中的产品安全性。

BS是英国标准(英文：British Standards)的缩写，是指英国制定、发布的标准。以下是与卫生管相关的BS标准：

BS4825: 1991 食品和化学工业用不锈钢管道和配件.规范

BS EN 10357:2013 钢制卫生管道系统.尺寸、材料和技术要求

BS 6362-1:1983 不锈钢管和管件.用于压力应用的无缝和焊接圆形管的尺寸和重量的规范

BS EN ISO 1127:2013 不锈钢管.尺寸、公差和表面状态

DIN标准是德国工业标准化组织（DIN Deutsches Institut für Normung e.V.）

EN是欧洲标准（European Norm）的缩写。BS EN 10357标准是一项欧洲标准，由英国标准协会（British Standards Institution, BSI）发布。

JIS G3447是日本工业标准化组织（Japanese Industrial Standards, JIS）

FDA指美国食品药品监督管理局（Food and Drug Administration），是美国联邦政府负责监管食品、药品、化妆品、医疗器械等产品的机构。FDA成立于1906年，以保障公众的健康为宗旨，主要职责包括审批和监督药物、医疗器械、食品等产品的安全性和有效性，并负责相关规定的制定和实施。

如果一个卫生级不锈钢管材或管件符合FDA标准，则意味着它已经通过FDA认证，可以放心使用于食品、药品、化妆品和医疗器械行业中，且对人体健康没有危害。
