三通球阀工作原理，结构图，T型和L型区别

三通球阀是介质进行分流，合流，换向时经常使用的阀门，类似功能还有，三通调节阀，三通旋塞阀，三通截止阀，三通隔膜阀，三通蝶阀，包括家庭沐浴的混水阀等。

三通球阀从阀体进出口角度不同分为直角型和Y型。

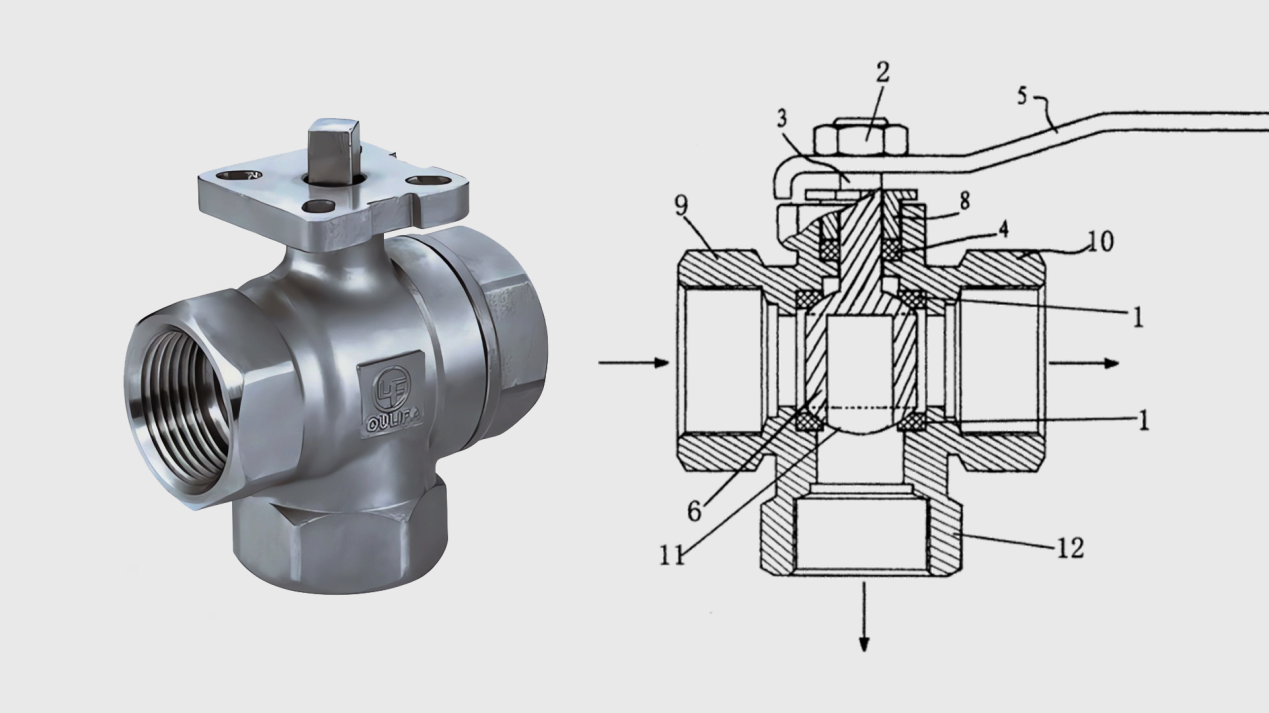

直角型阀体的相邻流道口夹角为90度，是比较常用的一种，阀体特征为其中两个流道口在一条轴线上，第三个流道口垂直于此轴线。法兰三通球阀型号为Q44F（L型）和Q45F（T型）。

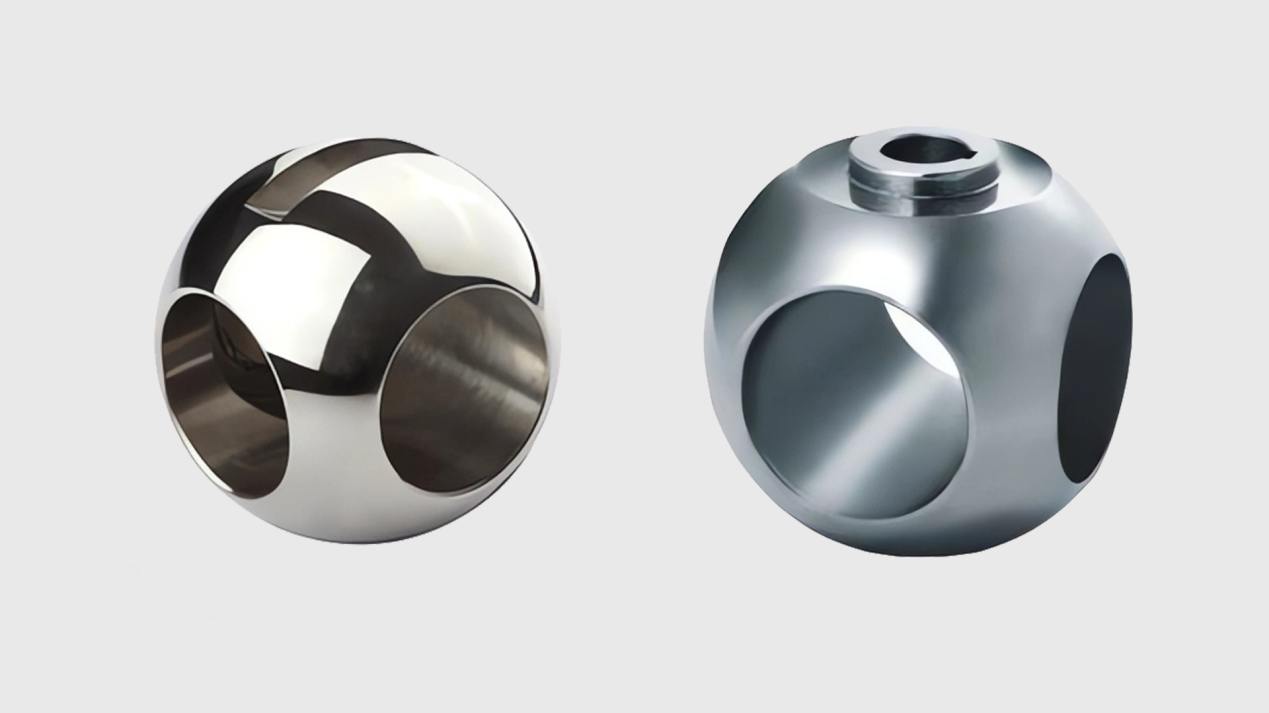

其根据球芯流道形状分为L型和T型两种。

L型三通球阀可以切换介质的流向。连通两个相互垂直的管路。其只能改变流向而不能使三通流道口相通。无法进行合流和分流的操作。L型三通球阀多采用两个阀座密封结构，扭矩较轻，装配维修方便。

T型三通球阀可以对介质合流，分流和流向切换。T型可以使三个流道互相连通或使其中两个流道相通。功能更多。T型三通球阀采用四个阀座密封结构，同口径扭矩要大于L型三通球阀，选用气动执行器或电动执行器时要注意对应扭矩大小，防止扭矩小，带不动阀门。

还有一种直角型三通球阀，其阀杆平行于三个流道口所在平面，并和一个流道轴线重合。也称为立式三通球阀。前面三通球阀的阀杆垂直于三个流道口所在平面，也称为卧式三通球阀。

直角型三通球阀在拐弯附近水流紊乱，并在拐角处形成漩涡区，而圆弧型三通内水流变化是渐变的，没有形成漩涡区。因此，圆弧型三通的局部流阻要小于直角三通。所以出现了Y型三通球阀。

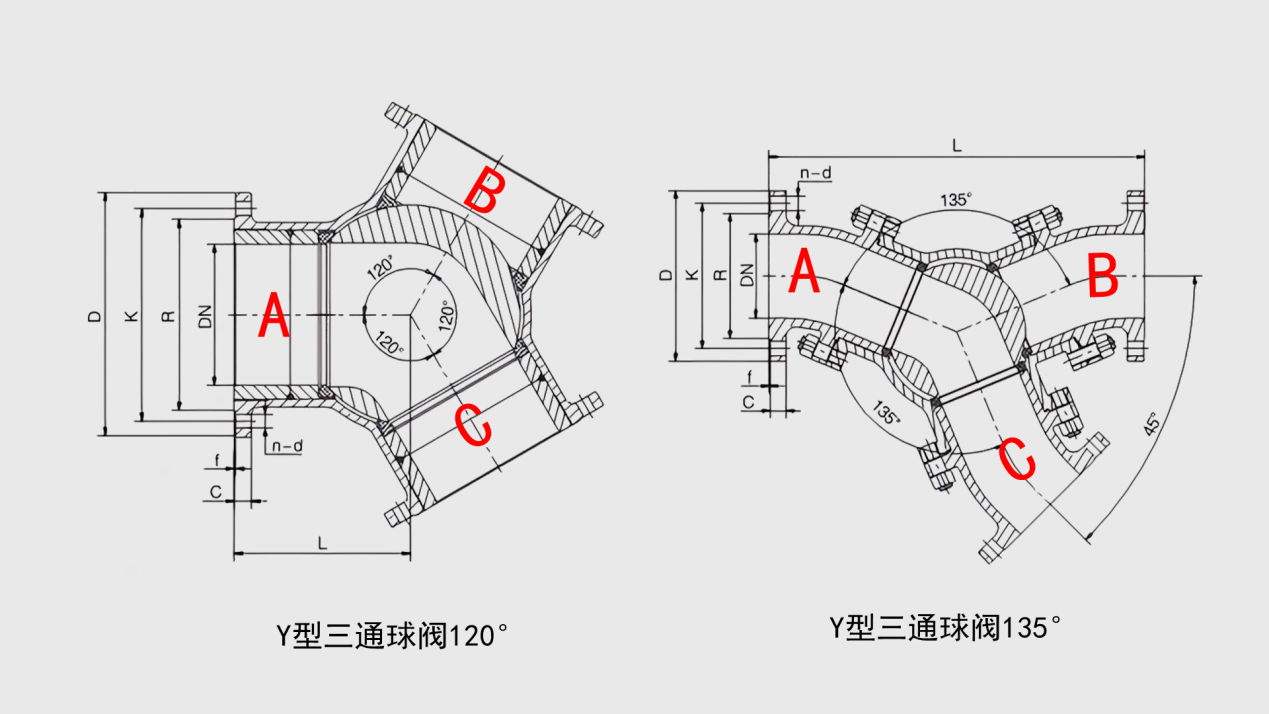

Y型三通球阀按照阀体流道口角度不同。分为两种，一种是120°阀体。其三个流道口均布，任意两个流道口之间都是呈120°，它可以连通任意两个流道口的同时，阻断第三个流道口。连通AB，阻断C。连通AC，阻断B。连通BC，阻断A。法兰Y型三通球阀型号Q42F。

另一种是135°阀体。其三个流道口之间角度为135°，135°，45°。主要是连通135°流道口的两路，同时阻断第三路。其流阻比120°三通球阀更小。连通AB，阻断C。连通AC，阻断B。

三通球阀按照球芯是否固定，分为浮动球式三通球阀和固定球式三通球阀两种。法兰浮动式三通球阀型号为Q44F（L型），Q45F（T型），Q42F（Y型）。固定球式三通球阀型号为Q48F（T型），Q49F（L型）。

对于含有固体颗粒，粉料等容易堵塞在阀腔内介质。可以选用半球式三通球阀。其阀芯为半球形状，中腔和阀座之间没有封闭空间。物料不会聚集其中。抗堵塞性能更好。

对于气动或电动三通球阀，可以采用高平台三通球阀安装方式，更加方便快捷。
