管道布置图的绘制
管道布置图是以带控制点工艺流程图、设备布置图、设备装配图及土建、自控、电气等专业的有关图样、资料为依据，根据前述的管道布置原则作出合理的布置设计，并绘出管道布置图。
管道布置图是车间内部管道安装施工的依据。
一、管道及附件的常用画法
HG20519-93“化工工艺设计施工图内容与深度统一规定”

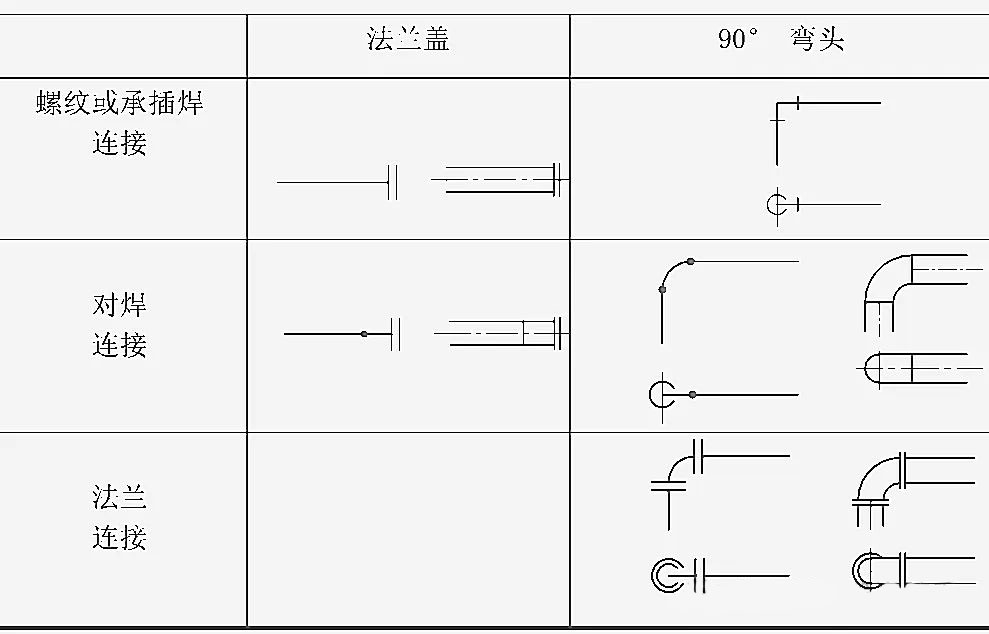

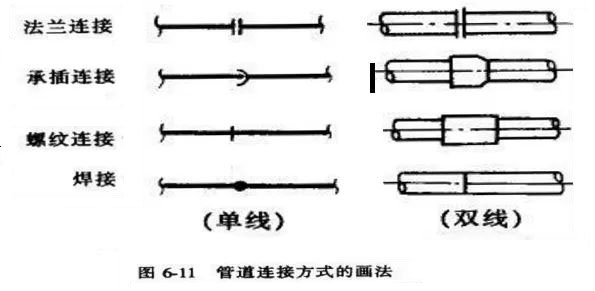

1、管道与管件
2、阀门
3、仪表控制点
管道上的仪表控制点应用细实线按规定符号画出,每个控制点一般只在能清楚表达其安装位置的一个视图中画出。控制点的符号与管道仪表流程图的规定符号相同,有时其功能代号可以省略。
4、管道支架
管架采用图例在管道布置图中表示，并在其旁标注管架编号。管架编号由五个部分组成：
1）管架类别
•A—表示固定架(ANCHOR)
•G—表示导向架(GUIDE)
•R—表示滑动架(RESTING)
•H—表示吊架(RIGIDHANGER)
•S—表示弹吊(SPRINGPEDESTAL)
•P—表示弹簧支座(ESPECIALSUPPORT)
•E—表示特殊架(ESPECIALSUPPORT)
•T—表示轴向限位架(停止架)
2）管架生根部位的结构
•C—表示混凝土结构(CONCRETE)
•F—表示地面基础(FOUNDATION)
•S—表示钢结构(STEEL)
•V—表示设备(VESSEL)
•W—表示墙(WALL)
3）区号：以一位数字表示。
4）管道布置图的尾号：以一位数字表示。
5）管架序号
以两位数字表示，从01开始(应按管架类别及生根部位的结构分别编写)。

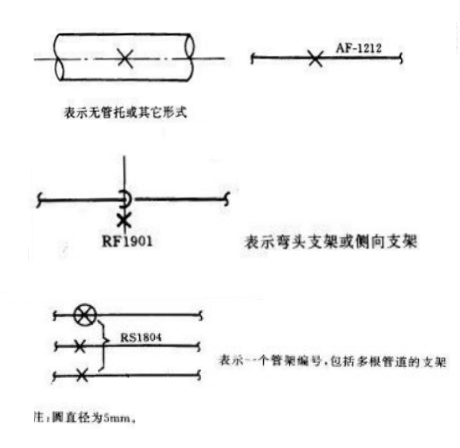

管架的表示与标注,举例如下:例1:

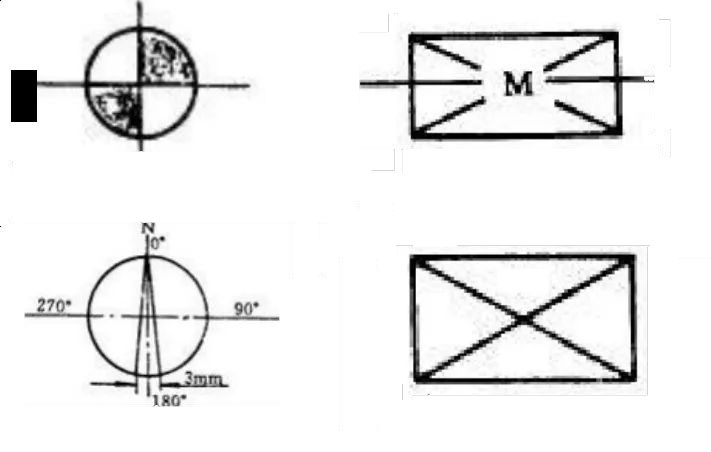

5、管道布置图上用的其他图例见表6-5。
二、视图的配置与画法
管道布置图一般只画管道和设备的平面布置图,只有当平面布置图不能完全表达清楚时,才画出其立面图或剖面图。立面图或剖面图可以与平面布置图画在同一张图纸上,也可以单独画在另一张图纸上。
1、管道平面布置图
管道平面布置图,一般应与设备的平面布置图一致,即按筑标高平面分层绘制,各层管道平面布置图是将楼板以的建(构)筑物、设备、管道等全部画出。当某一层的管道上下重叠过多,布置比较复杂时,应再分上下两层分绘制。在各层平面布置图的下方应注明其相应的标高。用细实线画出全部容器、换热器、工业炉、机泵、特殊设备、有关管道、平台、梯子、建筑物外形、电缆托架、电缆沟、仪表电缆和管缆托架等。
除按比例画出设备的外形轮廓,还要画出设备上连接管口和预留管口的位置。非定型设备还应画出设备的基础、支架。简单的定型设备,如泵、鼓风机等外形轮廓可画的更简略一些。
压缩机等复杂机械可画出与配管有关的局部外形,详见HG20519.2-2009《化工工艺设计施工图内容与深度统一规定第二部分工艺系统》中的第八节“管道及仪表流程图中设备机器图例”。
2、立面剖视图
管道布置在平面图上不能清楚表达的部位,可采用立面剖视图或向视图补充表达。剖视图尽可能与被剖切平面所在的管道平面布置图画在同一张图纸上,也可画在另一张图纸上。剖切平面位置线的画法及标注方式与设备布置图相同。剖视图可按A-A,B-B,…或I-I,II-II,…顺序编号。向视图则按A向、B向、…顺序编号。
三、管道布置图的标注
1、建(构)筑物的标注
建(构)筑物的结构构件常被用作管道布置的定位基准,因此在平面和立面剖视图上都应标注建筑定位轴线的编号,定位轴线间的分尺寸和总尺寸,平台和地面、楼板、屋盖、构筑物的标高,标注方法与设备布置图相同,地面设计标高为EL±0.000m。
2、设备的标注
设备是管道布置的主要定位基准,因此应标注设备位号、名称及定位尺寸,其标注方法与设备布置图相同。
3、管道的标注
在平面布置图上除标注所有管道的定位尺寸、物料的流动方向和管号外,如绘有立面剖视图,还应在立面剖视图上标注所有管道的标高。定位尺寸以mm为单位,标高以m为单位。普通的定位尺寸可以以设备中心线、设备管口法兰、建筑定位轴线或者墙面、柱面为基准进行标注,同一管道的标注基准应一致。

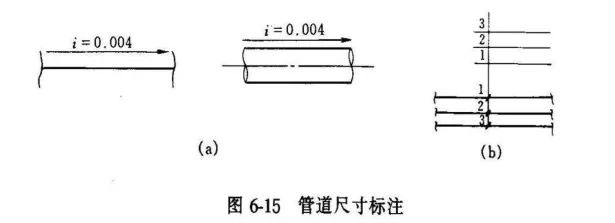

对安装坡度有严格要求的管道,要在管道上方画出细线箭头,指出坡向,并写上坡度数值(见图6-15)。
4、管件,阀门,仪表控制点
管接头、异径接头、弯头、三通、管堵、法兰等这些管件能使管道改变方向,变化口径,连通和分流以及调节和切换管道中的流体,在管道布置图中,应按规定符号画出管件,但一般不标注定位尺寸。
在平面布置图上按规定符号画出各种阀门,一般也不标注定位尺寸,只在立面剖视图上标注阀门的安装标高。当管道上阀门种类较多时,在阀门符号旁应标注其公称直径,型式和序号。
四、管道布置图的绘制
1、比例、图幅、尺寸单位、分区和图名
1) 比例
a. 常用1:50,也可采用1:25或1:30；
b. 同区的或各分层的平面图,应采用同一比例；
c. 剖视图的绘制比例应与管道平面布置图一致。
2) 图幅
a. 管道布置图的图幅应尽量采用A1；
b. 比较简单的也可采用A2,较复杂的可采用A0；
c. 同区的图应采用同一种图幅；
d. 图幅不宜加长或加宽。
3) 地面设计标高为EL±0.000。
4) 尺寸单位
管道布置图标注的标高、坐标以米为单位,小数点后取三位数,至毫米为止,其余的尺寸一律以毫米为单位,只注数字,不注单位。管子公称通径一律用毫米表示。
5) 分区原则
由于车间(装置)范围比较大,为了清楚表达各工段管道布置情况,需要分区绘制管道布置图时,常常以各工段或工序为单位划分区段,每个区段以该区在车间内所占的墙或柱的定位轴线为分区界线。
6) 图名
标题栏中的图名一般分成两行书写,上行写“管道布置图”,下行写“EL×××.×××平面”或“A-A、B-B……剖视”等。
2、视图配置
管道布置图一般只绘平面图。当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处,或绘在单独的图纸上。绘制剖视图时要按比例画，可根据需要标注尺寸。轴测图可不按比例，但应标注尺寸。剖视符号规定用A-A、B-B……
3、绘制管道布置图
1) 管道平面布置图的画法
① 用细实线画出厂房平面图。画法同设备布置图,标注柱网轴线编号和柱距尺寸。
② 用细实线画出所有设备的简单外形和所有管口,加注设备位号和名称。
③ 用粗单实线画出所有工艺物料管道和辅助物料管道平面图,在管道上方或者左方标注管道编号、规格、物料代号及其流向箭头。
④ 用规定的符号或者代号在要求的部位画出管件、管架、阀门和仪表控制点。
⑤ 标注厂房定位轴线的分尺寸和总尺寸,设备的定位尺寸,管道定位尺寸和标高。
2) 管道立面剖视图的画法
① 画出地平线或室内地面,各楼面和设备基础,标注其标高尺寸。
② 用细实线按比例画出设备简单外形及所有管口,并标注设备名称和位号。
③ 用粗单实线画出所有主物料和辅助物料管道,并标注管段编号、规格、物料代号及流向箭头和标高。
④ 用规定符号画出管道上的阀门和仪表控制点,标注阀门的公称直径、型式、编号和标高。
4、标注的要求
1) 管道定位尺寸以建筑物或构筑物的轴线、设备中心线、设备管口中心线、区域界线(或接续图分界线)等作为基准进行标注，管道定位尺寸也可用坐标形式表示。
2) 对于异径管,应标出前后端管子的公称通径,如:DN80/50或80×50。
3) 非90°的弯管和非90°的支管连接,应标注角度。
4) 在管道布置平面图上,不标注管段的长度尺寸,只标注管子、管件、阀门、过滤器、限流孔板等元件的中心定位尺寸或以一端法兰面定位。
5) 在一个区域内,管道方向有改变时,支管和在管道上的管件位置尺寸应按容器、设备管口或临近管道的中心线来标注。
6) 标注仪表控制点的符号及定位尺寸。对于安全阀、疏水阀、分析取样点、特殊管件有标记时,应在∅10mm圆内标注它们的符号。
7) 为了避免在间隔很小的管道之间标注管道号和标高而缩小书写尺寸,允许用附加线标注标高和管道号,此线穿越各管道并指向被标注的管道。
8) 水平管道上的异径管以大端定位,螺纹管件或承插焊管件以一端定位。
9) 按比例画出人孔、楼面开孔、吊柱,其中用细实双线表示吊柱的长度(用点划线表示吊柱的活动范围),不需标注定位尺寸。
10) 有坡度的管道，应标注坡度(代号用i)和坡向,如图6-19。当管道倾斜时,应标注工作点标高(WPEL),并把尺寸线指向可以进行定位的地方。
11) 带有角度的偏置管和支管在水平方向标注线性尺寸,不标注角度尺寸。
五、管口表
