模型审查要点

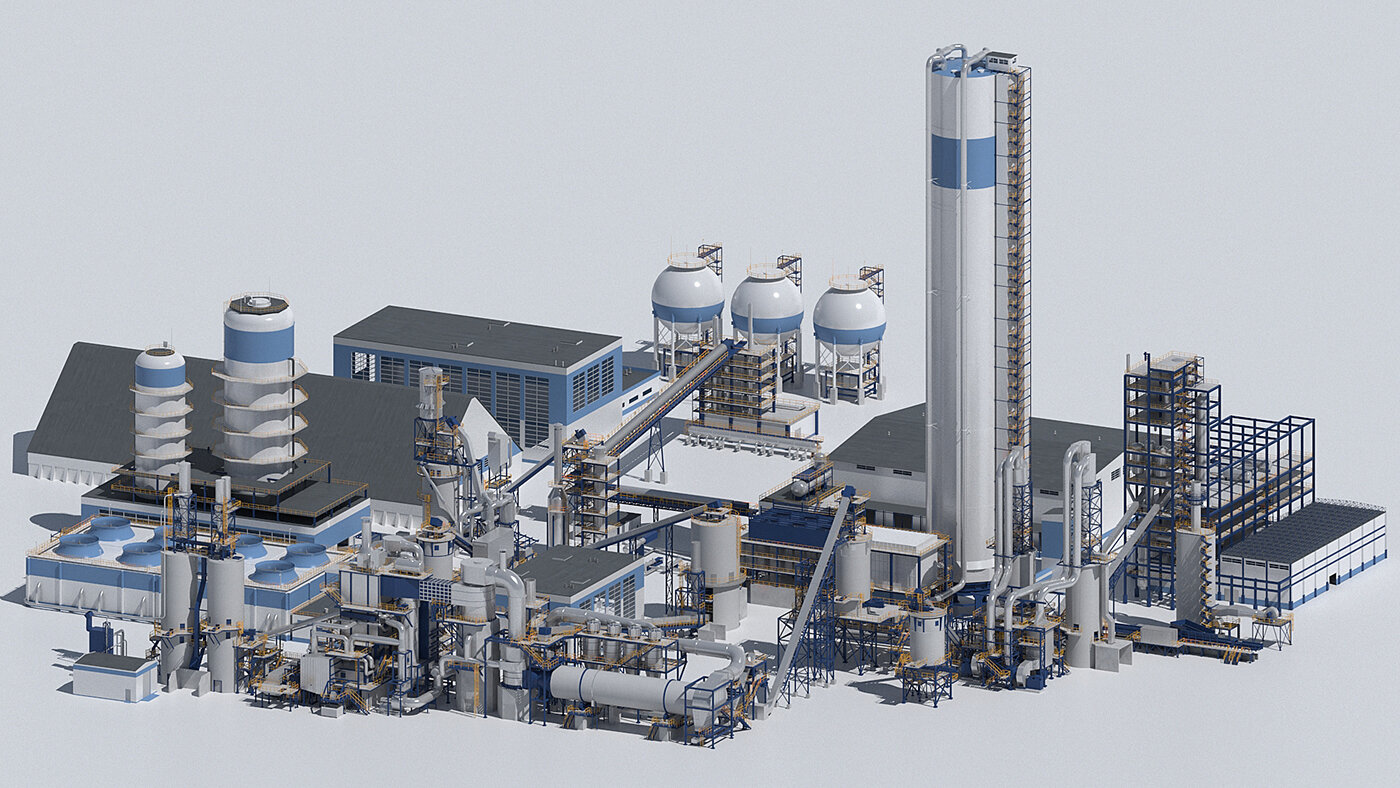

化工项目在详细设计阶段，一般分为3个阶段分别为30%，60%，90%，每个阶段都会与甲方进行一次模型审查，三次审查的深度和侧重点各不相同，下面分别来说说各阶段模型需要达到的深度及审查的侧重点。

1.30%模型审查

30%模型审查的主要目的是确定主要的工艺设备的布置和重要的工艺管道的布置和应力，大管道的布置等。这个阶段应该具备的资料：初版PID，初版布置图，初版总图，设备图或者设备条件图，管道材料等级表，管道特性表等。模型需要体现的内容：主要的设备模型，所有的大管道模型（循环水主管道，蒸汽主管道，重要的工艺管道等），重要的设备维修空间，初步的建筑，框架，管廊模型，仪电主桥架布初步布置，重要工艺管道，蒸汽等管道的应力计算结果等。模型审查要点：主要设备的布置是否合适，维修空间，设备的框架是否合适；主要的工艺管道，大管道布置是否合适等。

2.60%模型审查

60%模型审查是这三次最重要的一次审查，30%的审查大都是方案的确认，60%的审查的更细致更全面，除个别不影响进度的问题外，大部分问题都要在本次审查解决掉，60%审查的结果也决定着项目能否如期高质量的完成设计。60%模型审查目的，再次确认设备布置,审查主管道走向是否合适,设备阀门等操作空间是否合适、工艺要求是否在设计中满足，主要管道的应力是否满足，结构和平台，仪表电气桥架走向等。60%模型审查所具备的条件：P&ID、设备布置图和总图、设备图、土建及结构图、流量计资料、调节阀资料、特殊管件资料、安全阀资料、其他仪表资料、管道索引表等。模型需要满足的条件：设备模型；主要管道；结构模型；操作通道和平台；电仪桥架；仪表电气接线箱等；应力支架；放空范围模拟；管口方位图；应力计算结果；建筑模型；结构和设备基础。60%审查的主要内容：审查和操作、施工、安全等相关模型；审查所有的放空管道模型和走向；审查阀门等需要操作的设施的可操作性及操作平台；审查主管道走向是否满足要求；审查工艺的要求是否满足；审查甲方的要求是否满足；审查操作通道和逃生通道空间是否满足要求；审查设备抽芯和设备吊装空间。

3.90%模型审查

90%审查是出图前的一次审查，除了检查60%的意见外，还需要逐根检查是否和P&ID一致，还需要检查开停车管道，操作等。90%模型审查应具有的条件：P&ID；最终版设备图；所有的仪表，阀门，特殊件资料。90%模型具备的深度：所有设备；所有管道；所有的结构模型；所有的通道，维修空间和操作平台；电仪桥架；仪表电气接线箱；管道支吊架模型；建筑模型；不应存在真实的碰撞。90%模型审查内容：除60%的意见外，其他审查内容基本和60%审查内容一致。
