工业管道直管内压壁厚计算

直管的内压设计应符合下列规定：
    a)  当t

t=PD/2/(SФW+PY)

    b)  当t≥D/6或P/SΦ>0.385时，计算时还应考虑失效机理、疲劳影响和温差应力等因素。

式中：

P—设计压力，单位为兆帕(MPa)

S—设计温度下管道组成件金属材料的许用应力，由GB/T20801.2—2020中表A.1查取，单位为兆帕(MPa);
T—最小厚度，为实测所得或取名义厚度减去材料厚度负偏差C₁,单位为毫米(mm);

Tm-—名义厚度，材料标准规定的厚度，单位为毫米(mm);
Tc—有效厚度，为名义厚度减去厚度附加量和材料厚度负偏差以后的厚度，单位为毫米(mm);
t—计算厚度，由公式计算而得的厚度,单位为毫米
(mm);
td —设计厚度，为计算厚度与厚度附加量之和(必要时可用T值替代),单位为毫米(mm);
γ—计算系数，当t

W—焊接接头高温强度降低系数;

△ —厚度圆整值，单位为毫米(mm);
φ(φw、φc)——焊件的纵向焊接接头系数或铸件质量系数，按GB/T20801.2—2020中表A.3、表A.4或本部分表3、表4查取。

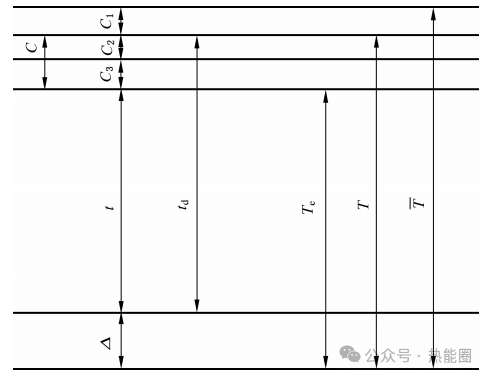

各厚度之间的关系如下：
