转子流量计可以水平安装吗？

转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。常规的转子流量计必须安装在垂直管道上流体介质自下而上地流过转子流量计，转子受重力、浮力、以及流体的流速产生的推力，三力平衡。经特殊设计的转子流量计可以水平安装或者垂直安装介质从上而下流动。水平安装型转子流量计通过优化内部转子结构模型，采用转子+孔板模式并增设复位弹簧，利用弹簧复位力取代转子重量与浮力之差，故其流量特性依然遵循转子流量计的经典流量计算公式，只是需要测量介质在测量过程时刻保持满管状态，确保测量精度。

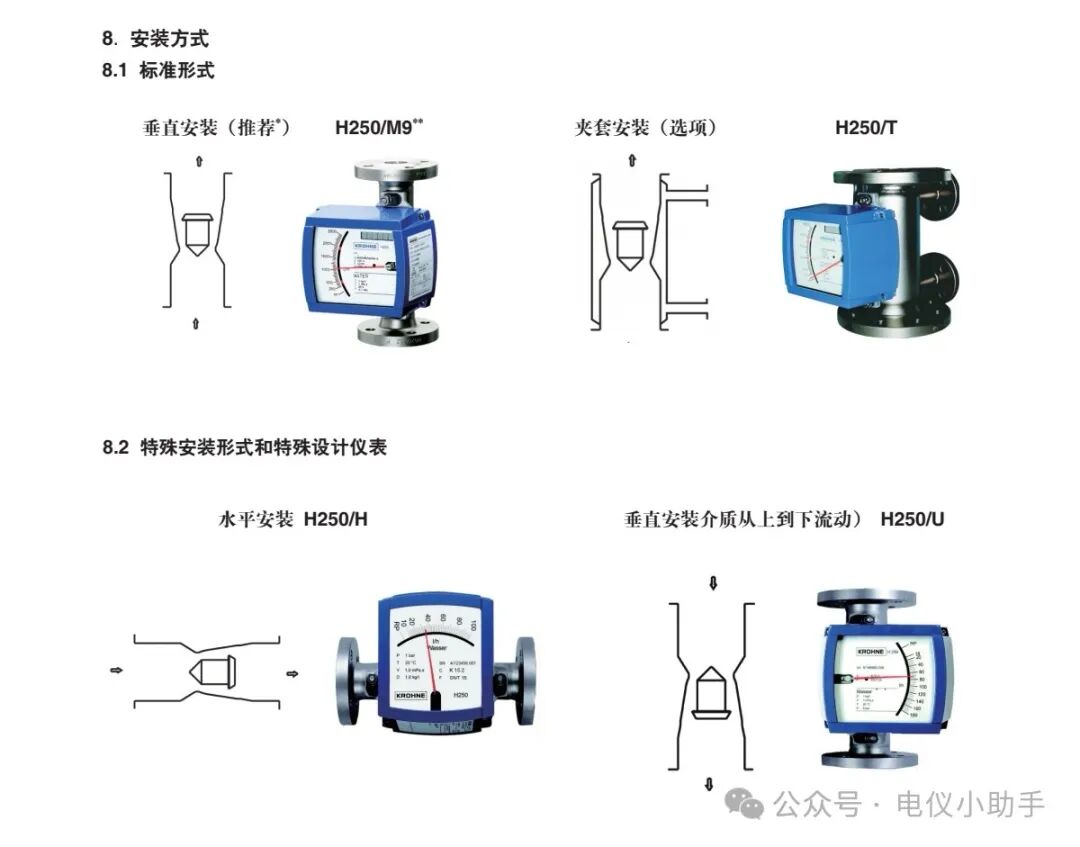

（图片来源于克罗尼H250技术参数资料）

在许多情况下，由于空间受限，水平安装成为更优选择。水平安装可以有效利用空间。对于低粘度流体，水平安装不会显著影响测量精度，且可以避免由于垂直安装时流体分层对测量结果的潜在干扰。应根据管道布局、流体特性以及测量要求等因素综合考虑选择合适的安装方式。在安装过程中，还需注意直管段要求、管道冲洗、过滤器安装、避免电磁干扰以及检修和维护等事项，以确保流量计的测量精度和长期稳定运行。

HG/T20507-2014自动化仪表选型设计规范

6.3.7转子流量计宜安装在垂直管道上，流体自下而上；亦可安装在水平管道上，但转子流量计的测量管应垂直安装。

6.3可变面积式流量计(转子流量计)

6.3.1精度不优于1.5级、量程比不大于10:1时的流体测量场合,宜选用转子流量计。

6.3.2转子流量计宜选用金属管转子流量计。

6.3.3当流体不含磁性物质、纤维和颗粒时,可选用普通型金属管转子流量计。

6.3.4当被测介质易结晶、高黏度或易汽化时,可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。

6.3.5对有腐蚀性介质流量测量,可采用防腐型金属管转子流量计

6.3.6对于中小流量、微小流量测量,压力小于1MPa,温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无黏附的流体流量的就地指示,可采用玻璃转子流量计。

6.3.7转子流量计宜安装在垂直管道上,流体自下而上;亦可安装在水平管道上,但转子流量计的测量管应垂直安装。

6.3.8安装位置应振动较小,易于观察和维护,宜设上、下游切断阀和旁路阀

6.3.9对于含磁性颗粒的介质应加磁过滤器

6.3.10使用于冲洗装置的流量计,宜选用金属管转子流量计。

6.3可变面积式流量计(转子流量计)

6.3.1精度不优于1.5级、量程比不大于10:1时的流体测量场合,宜选用转子流量计。

6.3.2转子流量计宜选用金属管转子流量计。

6.3.3当流体不含磁性物质、纤维和颗粒时,可选用普通型金属管转子流量计。

6.3.4当被测介质易结晶、高黏度或易汽化时,可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。

6.3.5对有腐蚀性介质流量测量,可采用防腐型金属管转子流量计

6.3.6对于中小流量、微小流量测量,压力小于1MPa,温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无黏附的流体流量的就地指示,可采用玻璃转子流量计。

6.3.7转子流量计宜安装在垂直管道上,流体自下而上;亦可安装在水平管道上,但转子流量计的测量管应垂直安装。

6.3.8安装位置应振动较小,易于观察和维护,宜设上、下游切断阀和旁路阀

6.3.9对于含磁性颗粒的介质应加磁过滤器

6.3.10使用于冲洗装置的流量计,宜选用金属管转子流量计。
