化工设计过程中的提资-结构专业的提资（一）

管道专业提给结构的条件大概分以下几个：打桩条件，土建一次条件，土建二次条件，基础条件，开孔条件，设备平立面布置图等。

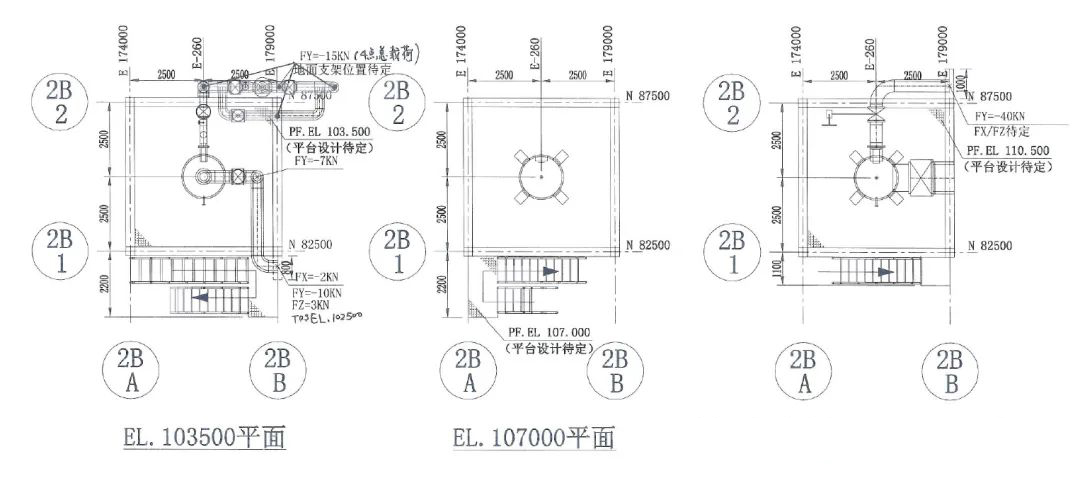

由于某些场地的地质结构导致地面承载不了装置的荷载，所以需要进行打桩，能使装置的荷载通过桩传导到地面以下很深的地方，所以在项目初期，需要把装置的荷载和初版设备布置提供给结构专业，以便于结构做桩基的布置，由于项目初期，很多资料并不是特别详细，这就需要在项目的FEED阶段要考虑比较全面及结构专业预留足够的余量，也有很多项目可以直接参与以往同类型的项目经验等。通常打桩条件是在项目的30%之前提出，此时项目的主要布置方案已经基本确定，大的应力管道的应力计算也基本完成。打桩条件主要应该体现出基本的设备布置，设备的荷载，大的非应力管道及和大的压力管道的荷载，主要的平台荷载等等影响装置的主要荷载，见下图。有些项目要求打桩条件比较早，可能来不及提这么细，这就要求设计人员的设计经验比较丰富，考虑的荷载余量要足够。要当然不是所有的项目都需要做桩基，当场地的地质结构完全满足项目的需求时，无需提打桩条件。

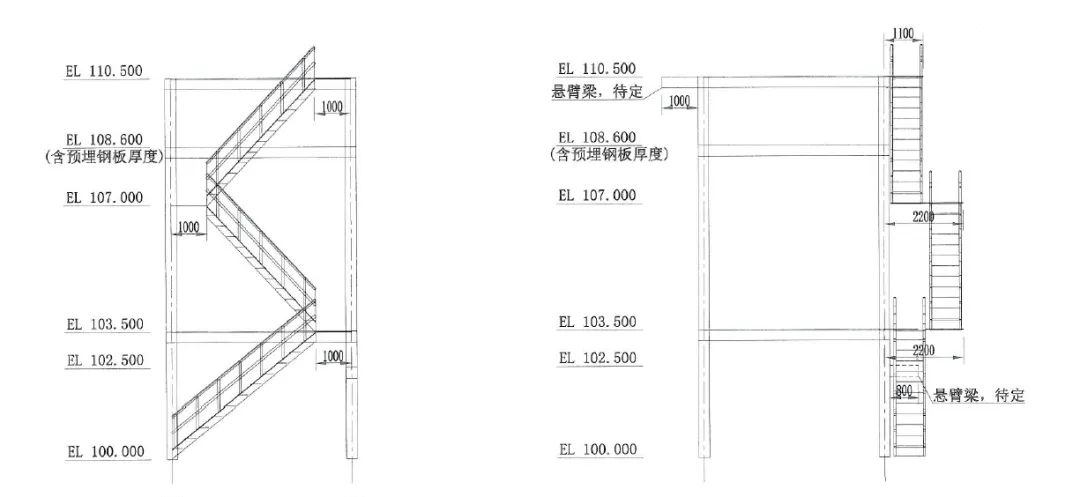

当项目第一阶段基本完成，主要的设备布置基本敲定，主要的大管道，重要的工艺管道，重要的应力管道计算已经完成时，需要对结构专业进行提资一次提资。土建一次条件需要体现出基本的设备布置，初步的框架的梯子平台布置，主要的管道荷载，平台荷载，设备的开孔及大管道的开孔及相应的预埋板大小位置等，第一阶段所确定的所有跟结构有关系的均应该体现出来，见下图。可以发现，在一定程度上土建一次条件和打桩条件是高度吻合的，当时间允许时，可以合并向结构提资。专业间的提资不是一成不变的，不同的项目要求，不同公司可能都有区别，应该因时制宜进行调整，但均应该清晰及时的向结构专业提出你的需求，同时要经常进行的沟通，以免误解。当结构专业返资时，需要仔细的审核结构的图纸是否完全满足你的需求，同时也要核对对后面的规划是否有影响，要及时的反馈你的意见。
