化工工艺流程图一般以工艺装置的工段或工序为单元绘制，也可以以装置（车间）为单元绘制。根据设计阶段的不同，先后有方案流程图、工艺物料流程图和带控制点的工艺流程图。这几种图要求不同，其内容和表达的重点也不同，但它们之间有着密不可分的联系。它们之间的差别，主要反映在工艺流程图上内容的详尽与否。本文全面介绍工艺流程图中常见的设备、阀门、仪表、管线的图形。

1、常见设备图示与标注

① 设备图示　化工工艺流程中，常用细实线画出设备的简略外形和内部特征。目前，常用设备的图形已有统一的规定，常用的标准设备图例见表1-1。对未规定的设备（机器）的图形可根据其实际外形和内部结构特征绘制，只取相对大小，不按实物比例。

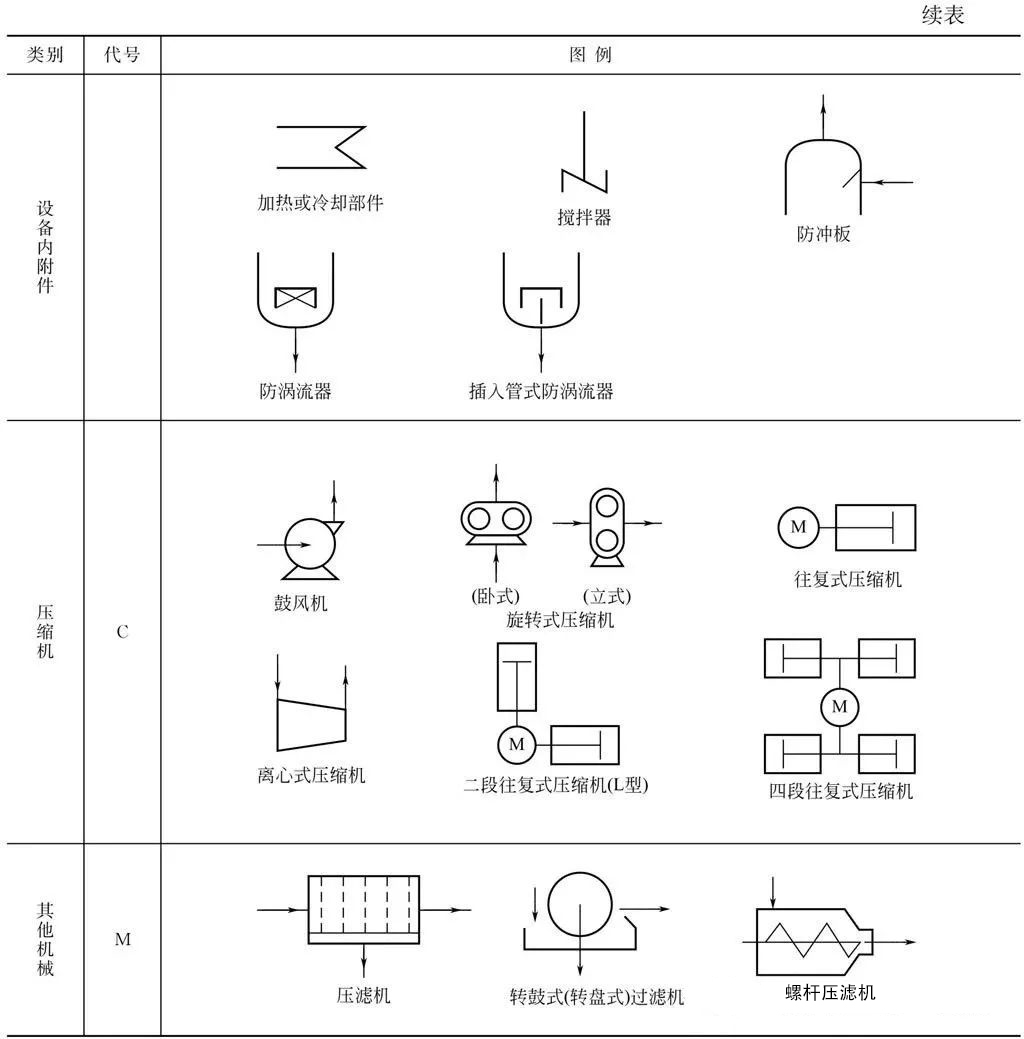

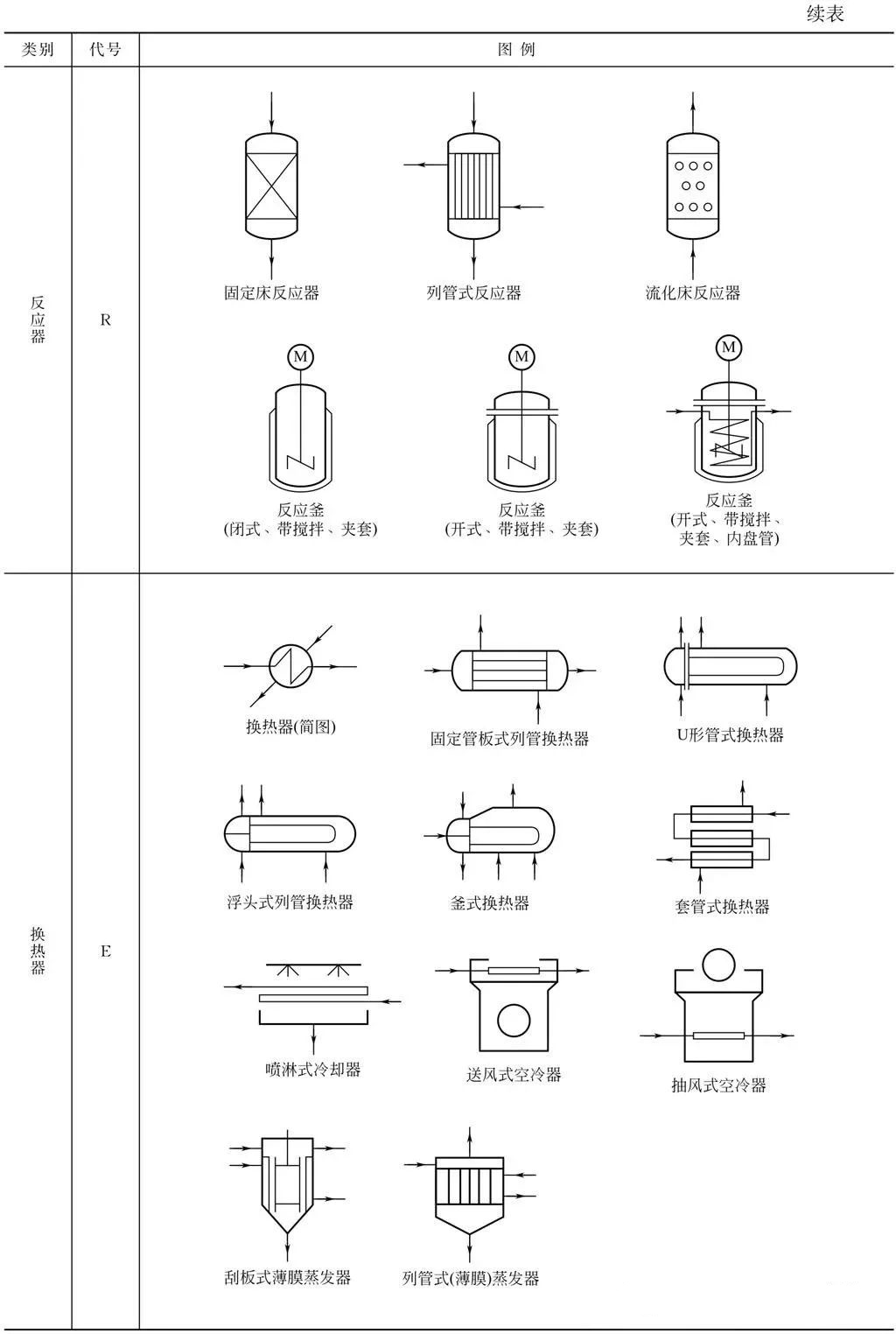

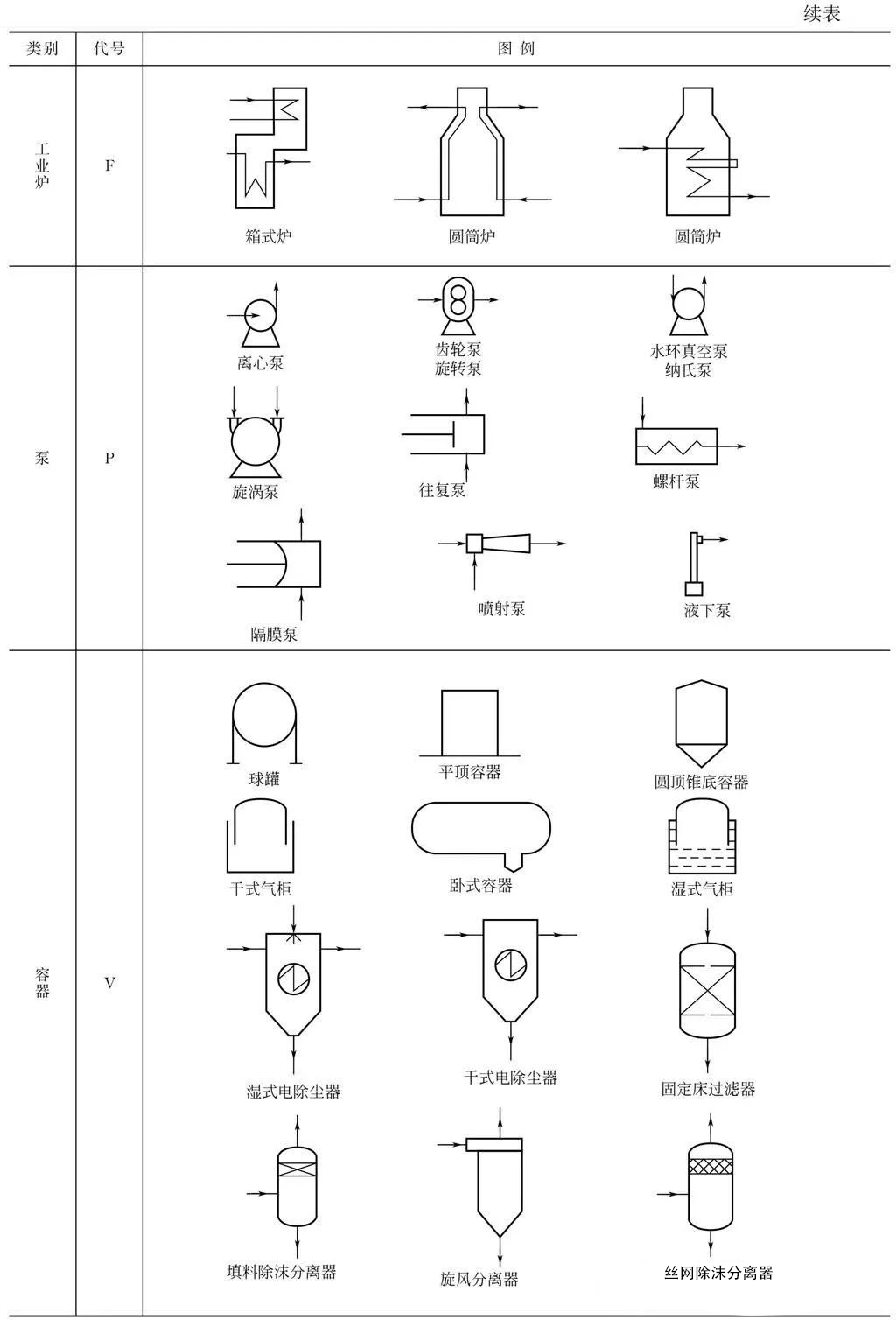

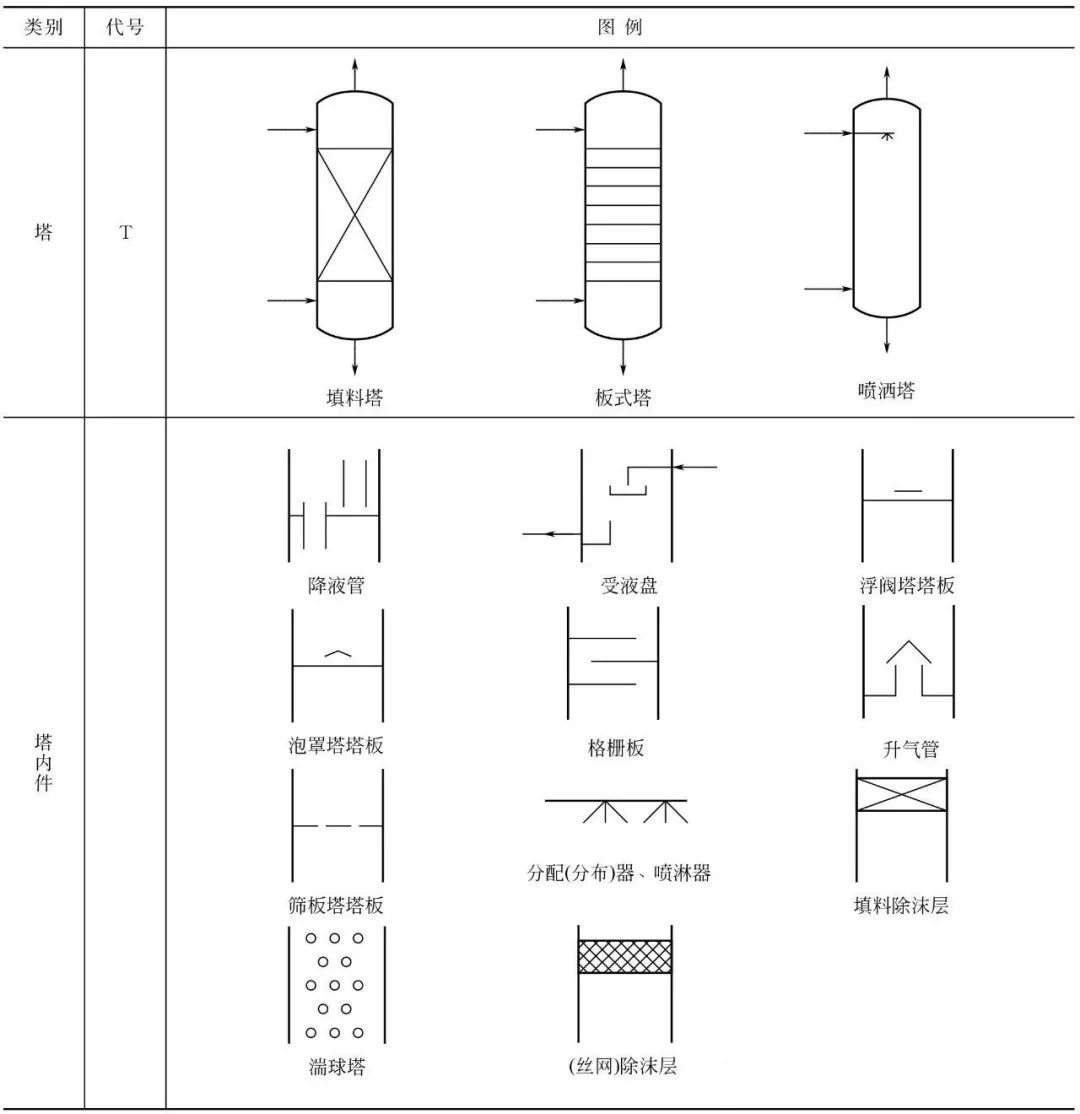

表1-1　流程图中常用设备、机器图例

② 设备标注　在工艺流程图中的设备（机器），除了用图表示出来外，还必须对设备（机器）进行标注。

a.标注的内容　设备在工艺流程图中应标注出位号及名称。设备位号和名称的标注如图1-2所示。

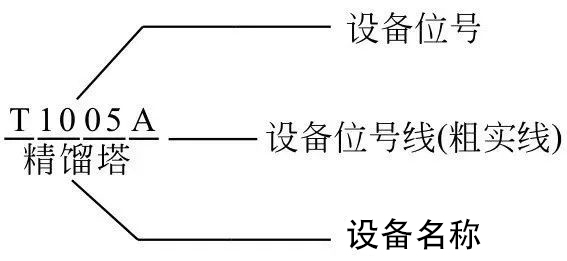

图1-2　设备（机器）的标注

第一个字母是设备分类代号，用设备名称英文单词的第一个字母表示，各类设备的分类代号见表1-2。在设备分类代号之后是设备编号，一般用四位数字组成，第1、2位数字是设备主项编号，表示设备所在的工段（或车间）代号，第3、4位数字是设备的顺序编号。例如，设备位号T1218表示第12工段（或车间）的第18号塔。设备位号在整个系统内不得重复，且在所有工艺图上设备位号均需一致，如有数台相同设备，则在其后加大写英文字母A、B、C等作为每台设备的尾号。

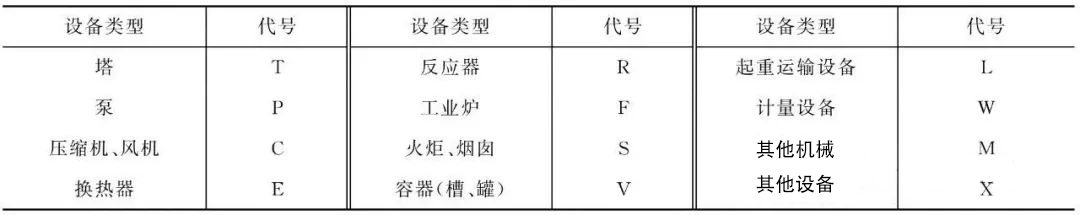

表1-2　设备分类代号

【案例分析6】譬如T1218A，具体标注方法如图1-3所示。

图1-3　设备位号的标注方法

b.标注的方式　设备位号应在两个地方进行标注，一是在图上方或下方，标注的位号排列要整齐，尽可能排在相应设备的正上方或正下方，并在设备位号线下方标注设备的名称；二是在设备内或其旁边，此处仅注位号，不注名称。但对于流程简单、设备较少的流程图，也可直接从设备上用细实线引出，标注设备号。

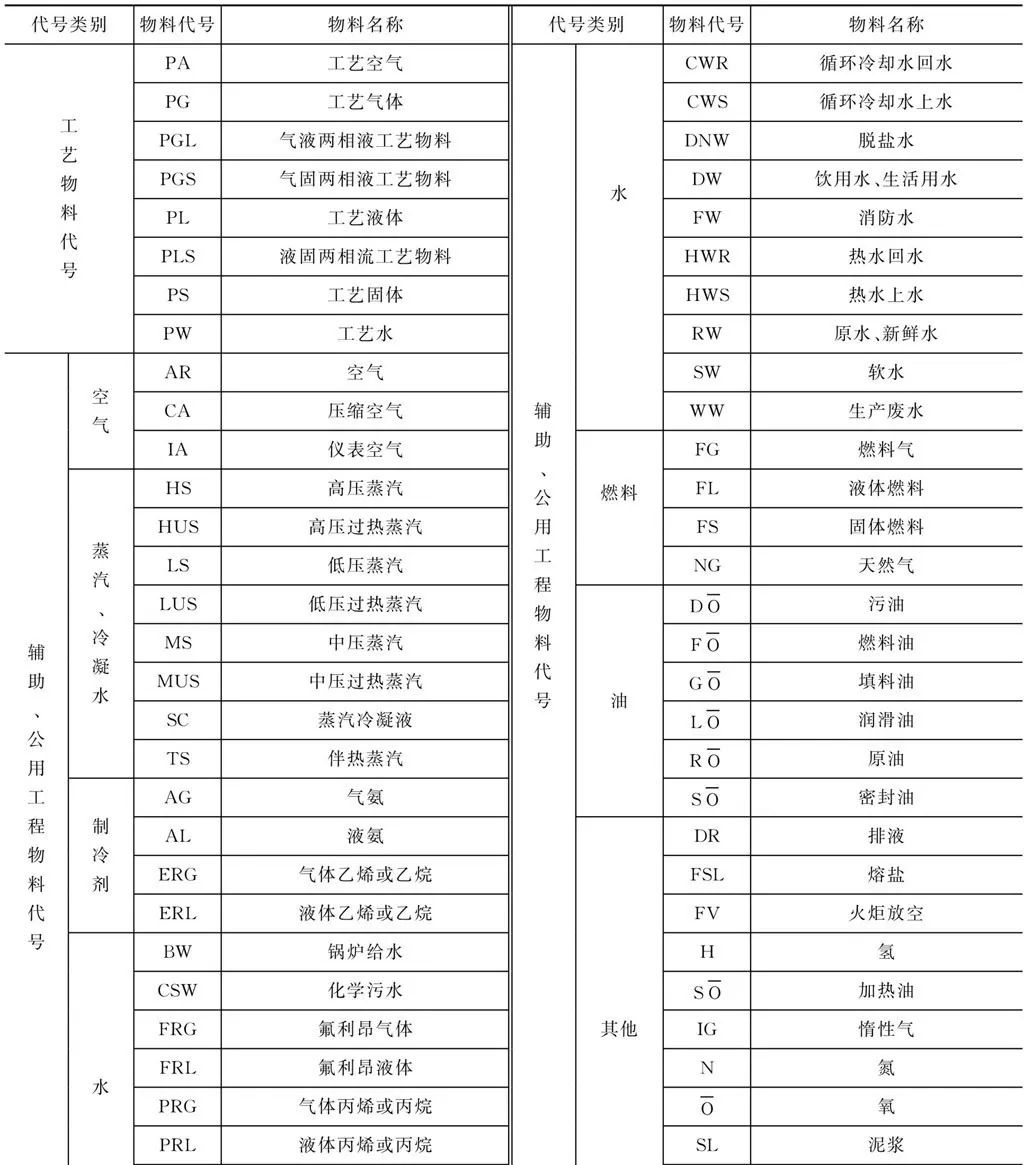

2、常用管件和阀门图示方法

用细实线绘出管道上的阀门、管件。管道之间的一般连接件，如弯头、法兰、三通等，若无特殊需要，均不需绘出（为安装和检修等原因所加的法兰、螺纹连接等仍需绘出）。常用管件和阀门图例见表1-3。

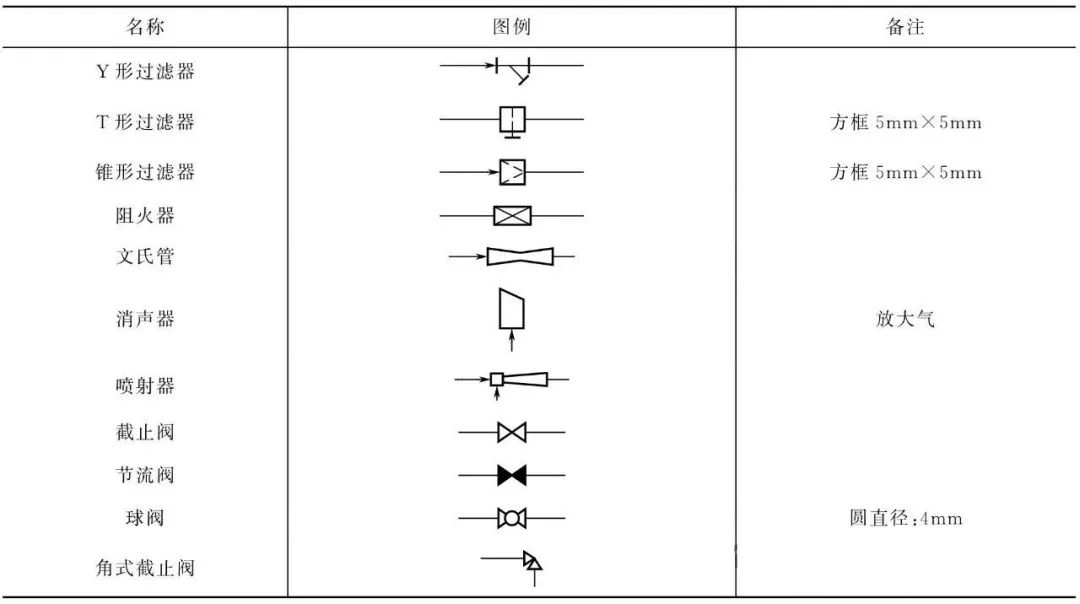

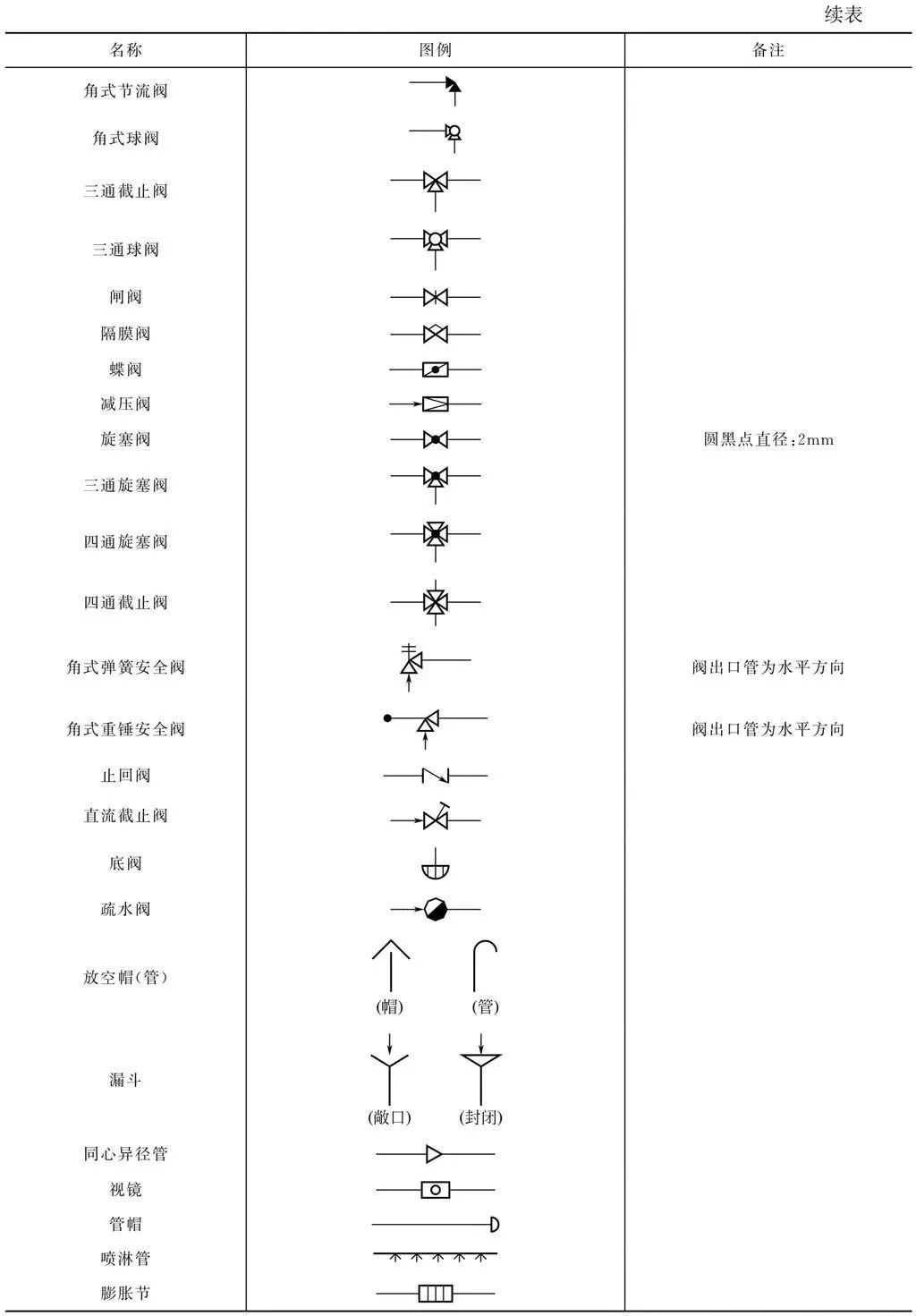

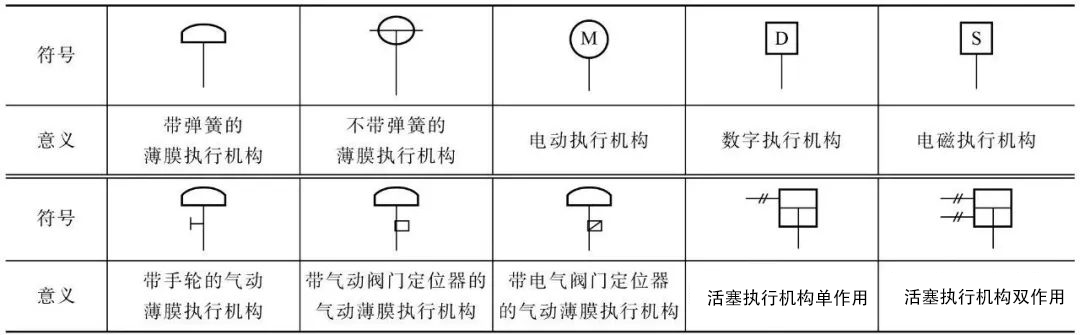

表1-3　常用管件和阀门图例（部分）

3、仪表、调节控制系统，分析取样系统表示方法

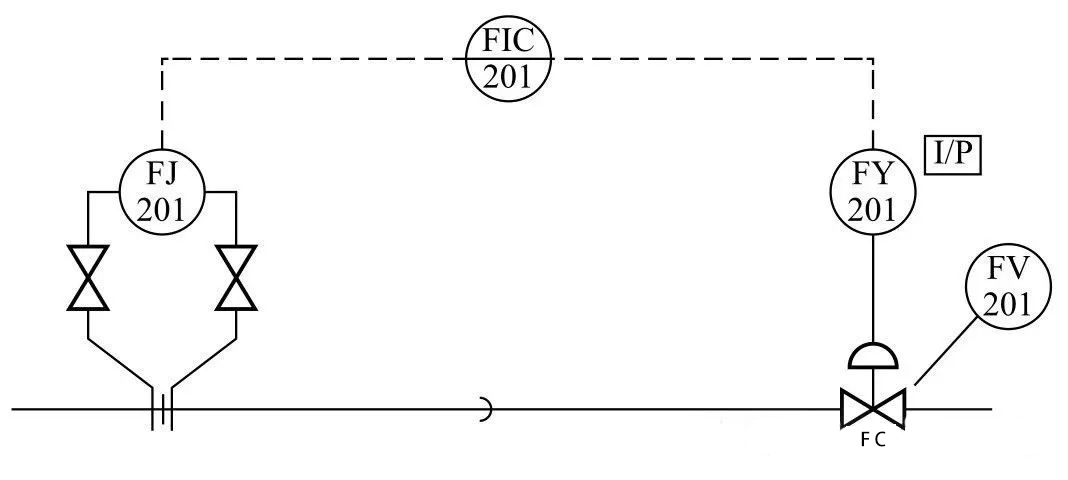

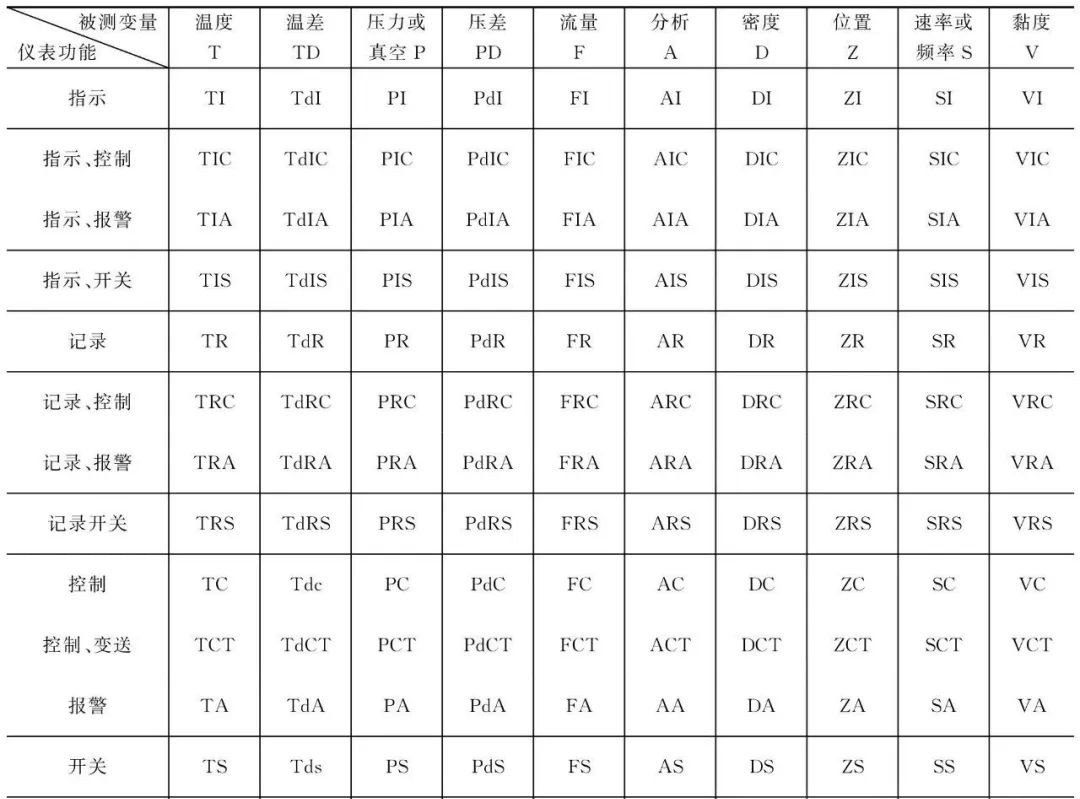

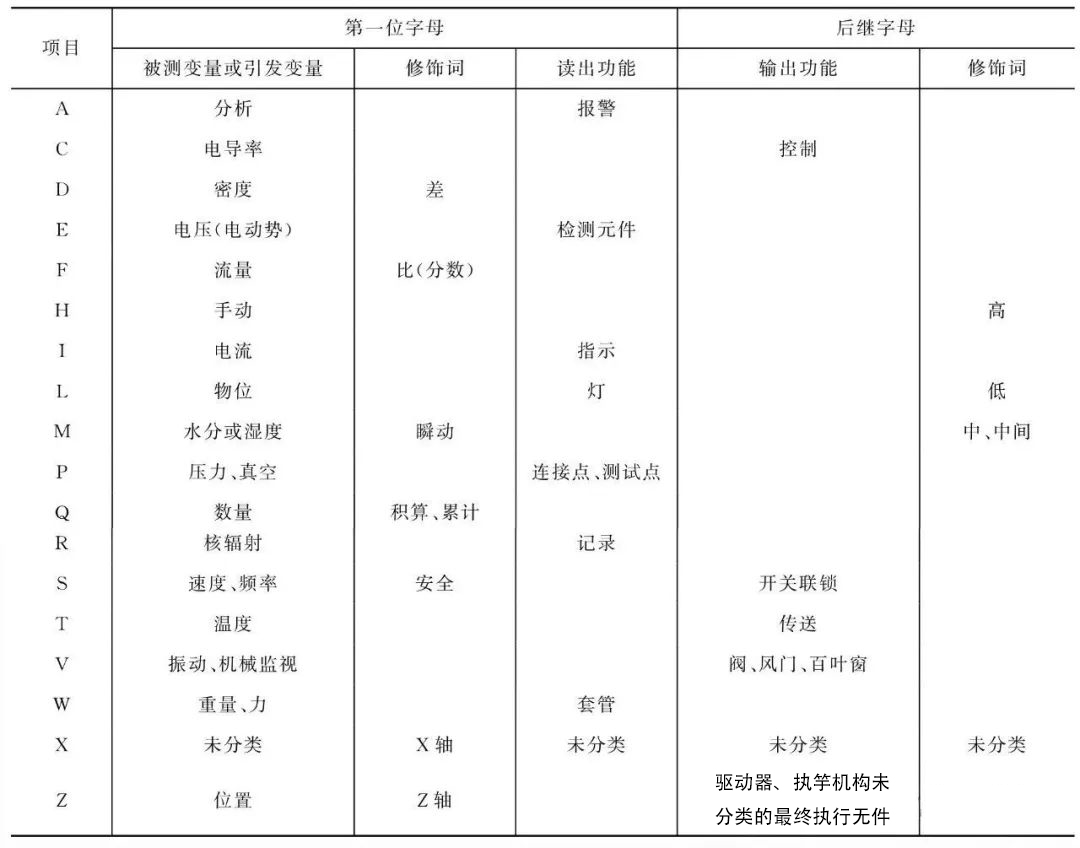

在工艺管道及仪表流程中，必须用细实线绘出和标注全部与工艺有关的全部检测仪表、调节控制系统、分析取样点和取样阀。控制点用符号表示，并从其安装位置引出。符号包括图形符号和字母代号，它们组合起来表达仪表功能、被测变量、测量方法。

① 检测仪表系统

a.图形符号

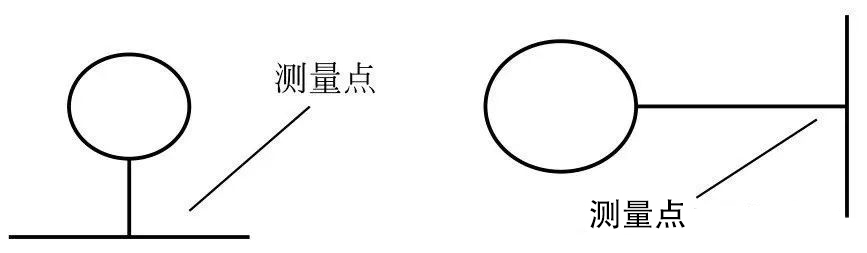

ⅰ.测量点　测量点（包括检出元件、取样点）是由工艺设备轮廓线或工艺管线引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-4所示。

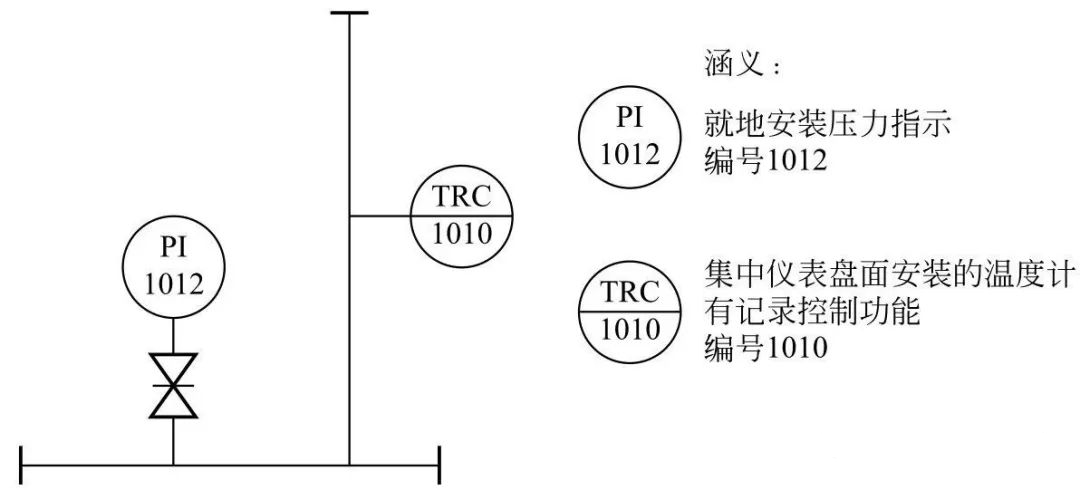

图1-4　测量点的一般表示方法

ⅱ.连接线　仪表圆圈与过程测量点的连接引线，通用的仪表信号线均以细实线表示。当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°）。仪表连接图形符号见表1-4。

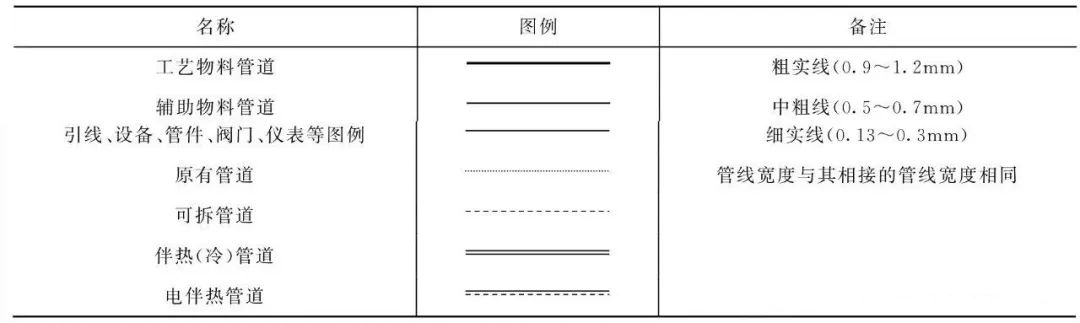

表1-4　仪表连线符号表

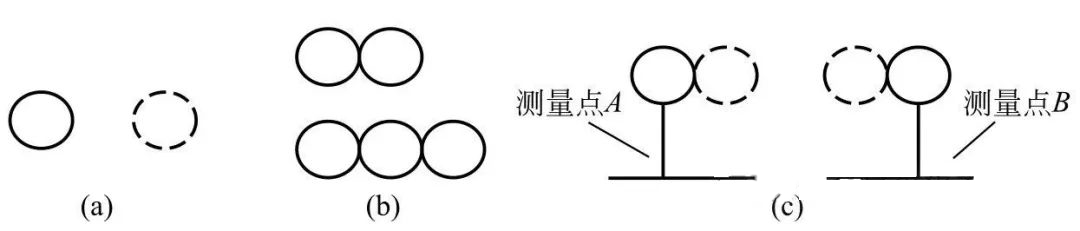

ⅲ.仪表图形符号　检测、显示、控制等仪表图形符号是直径为12mm（或10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如图1-5（a）所示。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-5（b）所示。当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，如图1-5（c）所示。
